1、蒸汽喷射器的工作原理及结构

    蒸汽喷射器是提高低压蒸汽压力的专用设备。其原理是借助高压蒸汽（工作蒸汽）喷射产生的高速气流将低压蒸汽压力和温度提高，从而使低压蒸汽的压力和温度提高到生产工艺要求的指标，达到节能目的。

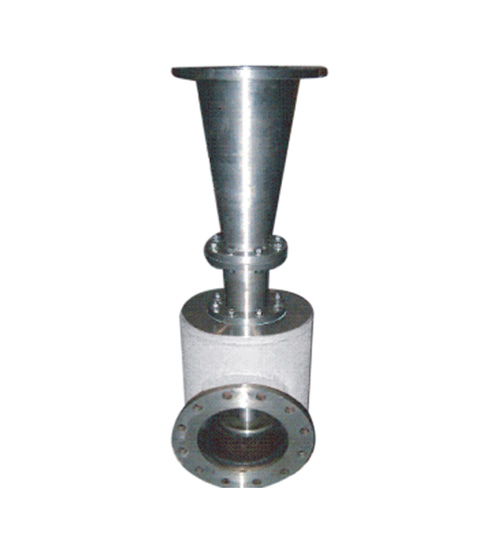

蒸汽喷射器实物图

蒸汽喷射器实物图

2、蒸汽喷射器的用途

    蒸汽喷射器可用于以下几方面：

    低压蒸汽升压再利用：某些企业同时使用几种不同压力的蒸汽，而热源又不能全部满足，这时可用蒸汽喷射器将部分低压蒸汽升压，以满足工业生产的需要。

    设备排汽循环再利用：某些使用蒸汽的设备，由于其排汽压力低，不能再利用。可用蒸汽喷射器将排汽升压后并入供汽管网，可实现排汽循环再利用。

    闪蒸汽的回收利用：凝结水进入闪蒸罐后产生的闪蒸汽，由蒸汽喷射器吸走并将其升压，供给生产或生活使用。

3、蒸汽喷射器的优点

     蒸汽喷射器具有如下优点：

    结构简单、无转动部件、因而寿命长、运行可靠、安装、操作方便、维修容易。

    可调喷嘴蒸汽喷射器（zhuanli技术ZL201010186622.X）具备自动调节功能，在变工况下可保证出口压力稳定，具有较高的效率。

    节能效果显著。

4、蒸汽喷射器的主要性能指标及参数

    蒸汽喷射器的性能指标是引射系数。引射系数μ=吸入蒸汽流量/工作蒸汽流量；引射系数的数值与蒸汽喷射器的主要参数有关。

    主要参数膨胀比=PP/PH；压缩比= PC/PH；

    PP—工作蒸汽压力     PH—引射蒸汽压力     PC—混合蒸汽压力

    蒸汽喷射器的结构尺寸需根据用户的蒸汽参数单独进行设计制造。

5、蒸汽喷射器的型号编制

蒸汽喷射器型号

ZP蒸汽喷射器的简称，①引射蒸汽压力，②引射蒸汽流量，③工作蒸汽压力

6、蒸汽喷射器的安装及使用注意事项

   6.1 按设备安装图纸正确安装各部件，并紧固各标准件。

   6.2 开机前先用蒸汽预热管道及蒸汽喷射器，先依次开出口混合蒸汽阀门和工作蒸汽阀门，然后开引射蒸汽阀门。

   6.3停机时，应先关闭引射蒸汽阀门，再依次关闭工作蒸汽阀门和出口混合蒸汽阀门。

7、蒸汽喷射器的订货需知

   签订合同时应提供下列相关工艺参数，

        工作蒸汽压力、温度、流量范围；

        引射蒸汽压力、温度、流量范围；

        混合出口压力、温度、流量范围。

   注明控制方式：手动或自动控制。
