永茂机电ZBQ/WDF水泵真空保持器

发布日期:2016-01-22 00:00 来源:http://www.jsymjd.com 点击:

产品主要特点:

ZBQ/WDF水泵真空保持器

一、概述

ZBQ型水泵真空保持器是WDF型的派生设计,属本公司自行开发的节能新产品,本产品采取水气置换原理利用排水抽气引水的方法,达到自动形成和自动保持非自灌式水泵或虹吸管的真空,具有一台保持器同时供多台水泵使用的能力,比传统的真空泵抽气引水方法可靠、方便、节能;解决了各类吸水式水泵装置和水泵站的无底阀自动引水的愿望。

本产品属自动运行,无需专人操作,也不需电能;工作中仅需少量自来水(用后的自来水仍可流回水池继续它用)。它是给水排水泵站、净水厂滤池虹吸管,以及其它虹吸管导水等实现节能和微机自动化控制的理想新设备,同时不失为目前国内外在非自灌式泵站保持水泵真空的理想设备。

二、构造及工作原理

2-1、构造

水泵真空保持器是由水气置换罐,注水排气系统及排水吸气系统三部分组成。

a、水气置换罐

是储存置换用水体和被吸入气体的密封罐,罐内装有水位浮子,止水浮子限位管等。本产品采用主辅双罐结构,在初工作时手动开启辅罐水、气阀门,用以缩短水泵的抽真空时间,保证换气的可靠性;待水泵建立真空后,应手动关闭辅罐的出水阀门以确保主罐投入自动运行。

b、注水换气系统

由手动注水阀、注水阀、注水开关阀、注水管及排气阀等组成。

c、排气吸气系统

由止水浮子、排水口、排水管、手动排水阀以及吸气管、进水阀等组成。

2-2、工作原理

当注水开关阀动作,打开注水阀时,则向罐内注入自来水,罐内水位不断上升,罐内气体受压,自动开启罐顶的排气阀,排出罐体,当罐内水位上升到限定高度时,利用水位浮子和止水浮子,操纵注水开关阀,关闭注水阀,停止注水,并同时提升止水浮子。罐内的水在重力作用下,经排水管排出,罐内形成真空,将需要抽气的水泵和其吸水管内的空气通过吸气管、进气阀,吸入置换罐内,当罐内水位下降至限定高度时,由于水位浮子和止水浮子的作用,在排水管内的吸力作用下,关闭排水口,停止排水,在停止排水的同时,由止水浮子限位管操作注水开关阀,打开注水阀,开始注水,由此进入循环过程;使被抽气的系统满水并一直保持真空状态。

三、用途及选型

3-1、用途

水泵真空保持器适用于各种用途的自吸式(负压吸水)水泵装置及水泵站,水厂滤池虹吸管,以及其它虹吸导水管的抽真空及保持真空,使停泵与开泵的中间环节减少,时间缩短,可随时启动未运转泵供水。

3-2、选型

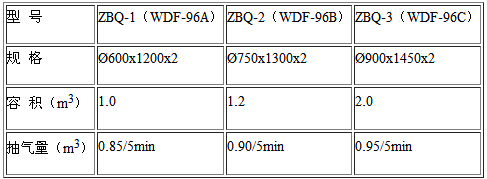

一台真空保持器可同时保持4-6台水泵的真空;本产品在保持真空时与水泵的容积大小无关,但形成真空时间的长短,则与吸水管和水泵容积的大小、吸程高低有关,本产品型号及参数如下:

水泵真空保持器

四、安装与使用

4-1、水泵真空保持器宜设置在水泵间的一角,将置换罐放在钢支架上,支架顶面应高于水泵顶面0.3-0.5m,并水平,使置换罐放置平稳,再按安装示意图接连吸气管、进水管(自来水管)和排水管等各条管线及相应的阀件。

4-2、水泵真空保持器的排水管宜单独设立管线接入吸水池或吸水井,在向着置换罐方向不应出现下坡段,管直径为40毫米,出水口应低于池中最低水位0.5m(如无法单独设置管道时,亦可就近与水泵吸水管连接)。

4-3、水泵与置换罐之间连接的吸气管道,在向着置换罐方向不应出现下坡段,各类管道接头应确保不漏气,不漏水。

4-4、安装在水泵顶部吸气管上的闸阀,平时置于常开位,仅在维修水泵时将其关闭。

4-5、单向止水排气阀在启动水泵送水时自动关闭,停止送水时自动开启,无需专人操作。

4-6、对有水封环的水泵,其水封管应与自来水管连接,以保证水泵盘根内经常处于水封状态。

4-7、安装完毕后,检查管路是否有漏水漏气处,如无,即可向置换罐内注水使用。

4-8、水泵或虹吸管形成真空及保持真空

4-8-1、接通水源,开启罐体上的自来水管开关阀,开始向两置换罐内同时注水。

4-8-2、将水泵顶部吸气管上的闸阀置于开启位。

4-8-3、将置换罐上的手动进气阀置于开启位。

4-8-4、开启主辅两罐上的手动出水阀,开始进行水气置换工作。

4-8-5、待水泵建立真空后,应手动关闭辅罐的出水阀门以确保主罐投入自动运行。日常的注水工作和水气置换工作均自动进行,无需专人操作。


相关标签:水泵真空保持器
